基于ZigBee模塊技術打造的智能家居網絡系統

　　現在在互聯網時代的帶動下，智能家居也開始不斷的進入到我們的生活當中，而隨著ZigBee模塊的發展與普及，也慢慢的成為打造智能家居的關鍵模塊。而在智能家居系統中，將無線網絡技術應用于家庭網絡已成為勢不可擋的趨勢。這不僅僅是因?yàn)闊o線網絡可以提供更大的靈活性、流動性，省去花在綜合布線上的費用和精力，而且更因?yàn)樗霞彝ゾW(wǎng)絡的通訊特點。隨著無線網絡技術的進一步發展，必將大大促進家庭網絡智能化的進程。

　　智能家居無線網絡系統采用ZigBee模塊技術，它是一種近距離、低復雜度、低功耗、低數據速率、低成本的雙向無線通信技術，符合IEEE802.15.4協議，是IEEE工作組專門為家庭短距離通訊制定的新標準。

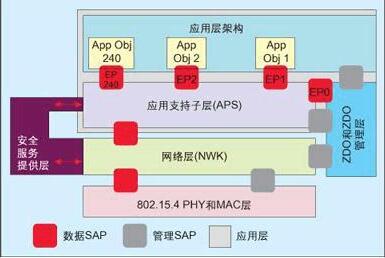

　　1 ZigBee模塊技術簡介

　　ZigBee模塊技術的主要優點有：

　?。?）省電：兩節五號電池可使用長達六個月到兩年左右的時間；

　　（2）可靠；采用了碰撞避免機制；

　?。?）成本低；

　　（4）時延短；

　?。?）網絡容量大；

　?。?）安全：ZigBee模塊提供了數據完整性檢查和鑒權功能，加密算法采用AES-128，各種應用可以靈活確定其安全屬性。

　　ZigBee模塊技術的特點完全符合家庭網絡通訊的需要，因此選擇ZigBee模塊技術構建智能家居無線網絡系統。

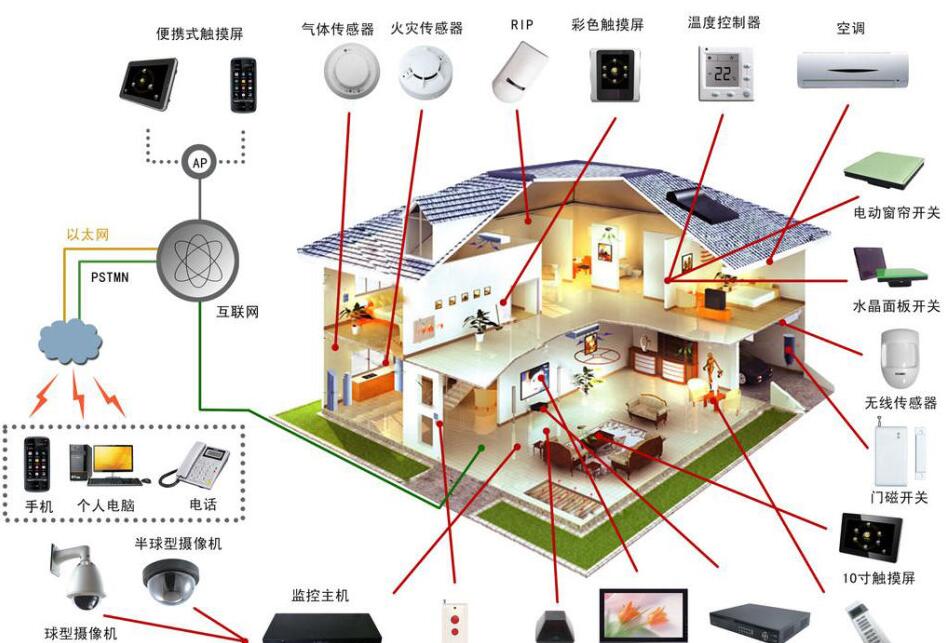

　　2智能家居無線網絡系統

　　本系統以家庭為單位進行設計安裝，每個家庭都安裝一個家庭網關、若干個無線通訊ZigBee模塊子節能模塊。在家庭網關和每個子節點上都接有一個HeliLink無線網絡收發模塊（符號ZigBee模塊技術標準的產品），通過這些無線網絡收發模塊，數據在網關和子節點之間進行傳送。

　　家庭網關的結構及功能為：

　?。?）采用ARM構架的32位嵌入式RISC處理器和.uClinux操作系統；

　?。?）通過門鎖進行自動設防/解防；

　?。?）遇搶劫或疾病，按緊急按鈕，自動向管理中心報警；

　?。?）每家每戶配有自己的網頁，通過網頁顯示小區通知、系統各部分工作狀況及數據；

　?。?）水、電、氣各表數據發給牧業管理中心；

　?。?）通過以太網與小區管理中心通訊；

　?。?）通過網關上的無線ZigBee模塊（IEEE802.15.4）模塊與網絡中各子節點進行通訊。

　　ZigBee模塊無線通訊子節點的功能為：

　?。?）兩路脈沖量數據采集，可采集水、電、氣三表數據；

　?。?）兩路安防傳感器開關量數據采集，可進行設防/撤防報警、安防報警（紅外幕簾、門磁、窗磁、玻璃破碎等）；

　　（3）一路模擬量數據采集；

　?。?）一路模擬量數據輸出；

　?。?）一路繼電器觸點輸出；

　?。?）通過無線通訊IEEE802.15.4協議及家庭網關通訊。
